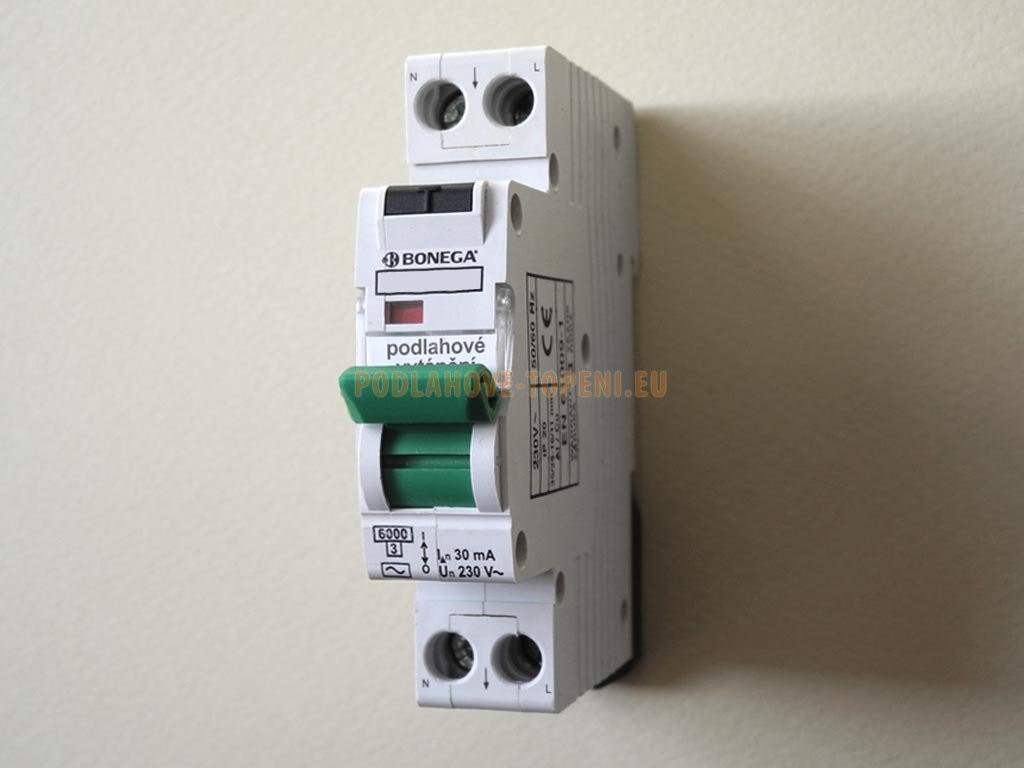

Jednomodulový proudový chránič 30mA s jističem 10A, podlahové vytápění do 2000W
Kód: 23-110B0303PEP6JEDetailní popis produktu
Jednomodulový proudový chránič 30mA s jističem 10A pro podlahové vytápění do 2000W
Instalace podlahového vytápění vyžaduje uzpůsobení elektroinstalace.
Norma ČSN 33 2000-7-753 (Elektrické instalace budov - Část 7: Zařízení jednoúčelová a ve zvláštních objektech - Oddíl 753: Podlahové a stropní vytápění) požaduje předřadit do obvodu napájení elektrického ohřevu ochranný prvek pro samočinné odpojení tvořený chráničem se jmenovitým vybavovacím proudem IΔn <=30mA. Napájecí okruh by měl být vybaven odpovídající nadproudovou ochranou s odpojením v obou pólech (L i N).
V rekonstrukcích a stavbách, kde při projekci rozvaděče nebylo počítáno s instalací této ochrany, může nastat problém s instalací vícemodulových zařízení.
Toto jednomodulové provedení jističochrániče (rozměr jen klasického jednomodulového jističe) umožňuje instalaci záměnou za původní nevyhovující jistič nebo jeho přidání s požadavkem na minimální místo v bytovém rozvaděči.
Doplňkové parametry
| Kategorie: | Jištění podlahového topení |
|---|---|
| Jmenovitý proud: | 10 A |
| Charakteristika: | B |
| Jmenovité napětí: | 1P 230V 50/60 Hz |
| Typ funkce proudového chrániče: | AC |
| Jmenovitý reziduální proud IΔn: | 30 mA |
| Rychlost vypnutí: | 3 až 5 ms |
| Vypínací schopnost podle ČSN EN 60898: | 6 kA (vhodné pro bytové rozvaděče) |
| Dvoupólové odpínání s minimální vzdáleností rozpojených kontaktů 3,5 mm: | Ano |
| Bezpečnostní signalizace stavu kontaktů: | optická - červený/zelený indikátor |
| Přívod napájení: | výhradně shora |
| Max. předřazená pojistka proti zkratu: | 80 A gG (>10 kA) |
| Montážní poloha: | libovolná |
| Možnost připojení hliníkových vodičů: | Ano |
| Provozní teplota okolí podle ČSN EN 60898: | -5 °C až +40 °C |
| Princip proudového chrániče: | elektronický, funkčně závislý na síťovém napětí |
| Signalizace poruchy: | optická - pomocí středové polohy páčky |
| Kontrola konečným uživatelem: | 1x za 6 měsíců, jako u ostatních chráničů |
