Podlahové topení do betonu

Topné kabely do betonu na tepelné izolaci

Umístění topných kabelů na polystyrenovou tepelnou izolaci je oblíbená skladba s výhodným poměrem cena/výkon. Instalace je jednoduchá - topné kabely se fixují plastovými příchytkami přímo na tepelnou izolaci. Používají se jednožilové nebo dvoužilové topné kabely s výkonem 10 W/m a vyšší mechanickou odolností. Při betonování je třeba konzistencí betonu zajistit dokonalé obtečení a zalití topných prvků bez bublin a nedokonalostí, což je nezbytným předpokladem pro rovnoměrný odvod tepla z topných kabelů, a tím zajištění plánované životnosti mnoha desítek let. Při instalaci topných prvků přímo na standardní podlahový polystyren dodržujte max. topný výkon 100 W/m2. Při použití teplotně odolného extrudovaného polystyrenu je možné měrný výkon zvýšit. Více o instalaci v Jak na topné kabely.

Vrstva (tloušťka) betonu se volí dle plánovaného zatížení a třídy betonu. Pro určení tloušťky vrstvy betonu je vždy rozhodující návrh projektanta, který zohlední účel použití a související požadovanou únosnost. Obecně uznávané minimum je 5,5 cm.

Jaký beton na elektrické podlahové topení?

Na vrchní beton lze použít litý betonový potěr nebo zavlhlou betonovou směs. Vždy platí, že směs musí být "jemná" bez hrubého kameniva, které vytváří nežádoucí vzduchové dutiny u topného kabelu a může poškodit izolaci topného kabelu. Beton musí obsahovat zušlechťovací přísady (např. plastifikátor K376), které zajistí obtečení kabelu při nižším obsahu záměsové vody, zamezí výskyt smršťovacích trhlin a vyplavování cementu na povrch. Užitečné je přidání polypropylenových vláken nebo sklovláknitých výztuh, které zvyšují pevnost a omezují vznik prasklin. Vliv na výslednou kvalitu má i následné vodní mlžení a překrytí plachtou při vytvrzování.

Topné kabely pro montáž elektrického podlahového topení v betonu:

• jednožilový topný kabel 10W/m: nejnižší cena, vysoká mechanická odolnost, složitější montáž (s koncem kabelu je nutné se vrátit na začátek instalace), volitelný měrný výkon na m2 dle roztečí
• dvoužilový topný kabel 10W/m: vyšší cena, nejvyšší mechanická odolnost, podstatně jednodušší montáž (konec kabelu nemusí k počátku instalace), volitelný měrný výkon na m2 dle roztečí

 Hlavní výhody elektrického podlahového topení v betonu:

• snadná svépomocná instalace topného kabelu
• rozšířenější a dostupnější než anhydrit, možnost betonování svépomocí
• odolnost proti nadměrné vlhkosti včetně záplavy
• vysoká mechanická odolnost topných kabelů
• vrstva betonu chrání trvale topný kabel proti možnému poškození
• výborný poměr cena/výkon
• variabilita finálové podlahové krytiny

Doporučená skladba topného kabelu do betonu

1. Finální krytina podlahy (dlažba, vinylové podlahy, PVC, lepené podlahové krytiny,...)
2. Betonový potěr
3. Podlahová sonda v zaslepené instalační trubici umístěná mezi smyčkami topného kabelu
4. Smyčky topného kabelu s jednotnou roztečí a uchycené pomocí montážních příchytek
5. Separační PE fólie proti protečení záměsové vody a vyplavání tepelné izolace
6. Obvodová dilatační páska
7. Tepelná izolace nejlépe ve dvou vrstvách, druhá vrstva překrývá spáry vrstvy první
8. Hydroizolační nátěr, fólie nebo modifikovaný asfaltový pás
9. podkladní beton případně jiné podlahové nebo stropní konstrukce

• Náš tip

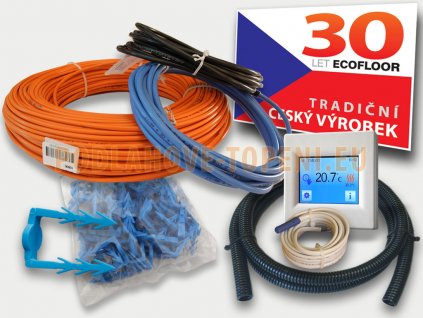

  Sady CablePack pro instalaci do  betonu
