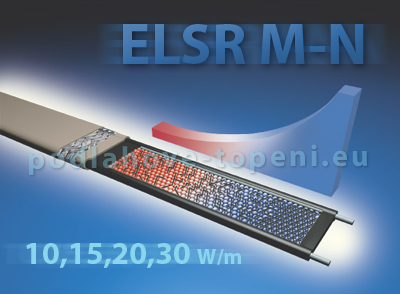

Samoregulační topný kabel

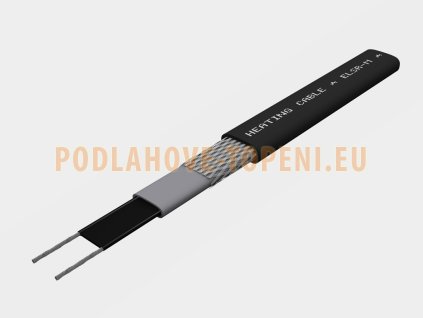

ELSR-M: 10 nebo 15 W/m, protimrazová ochrana potrubí

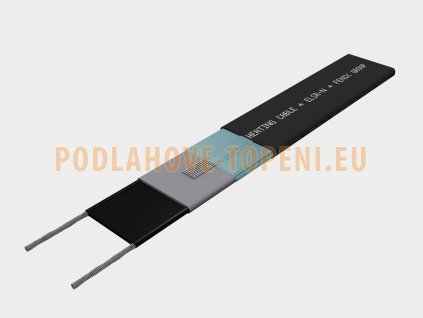

ELSR-N: 20 nebo 30 W/m, ochrana okapů a střech, technologický ohřev
Samoregulační topný kabel je tvořen dvěma měděnými vodiči, mezi nimiž je umístěno polovodivé topné jádro. Při zvyšování okolní teploty vzrůstá odpor topného jádra a tím se snižuje jeho výkon. Při poklesu teploty se naopak výkon kabelu zvyšuje. Kabely se proto mohou navzájem dotýkat, křížit nebo procházet prostředími o různých teplotách bez nebezpečí přehřívání nebo přepálení. Konstrukce umožňuje zkracovat kabel na libovolnou délku, dvojitá izolace s ochranným opletením zajišťuje vysokou elektrickou pevnost, ochranu proti vlhkosti a odolnost vůči mechanickému poškození. Samoregulační topné kabely se používají především pro protimrazovou ochranu potrubí (10 a 15 W/m), nebo střech, okapů a střešních svodů (20 a 30 W/m).

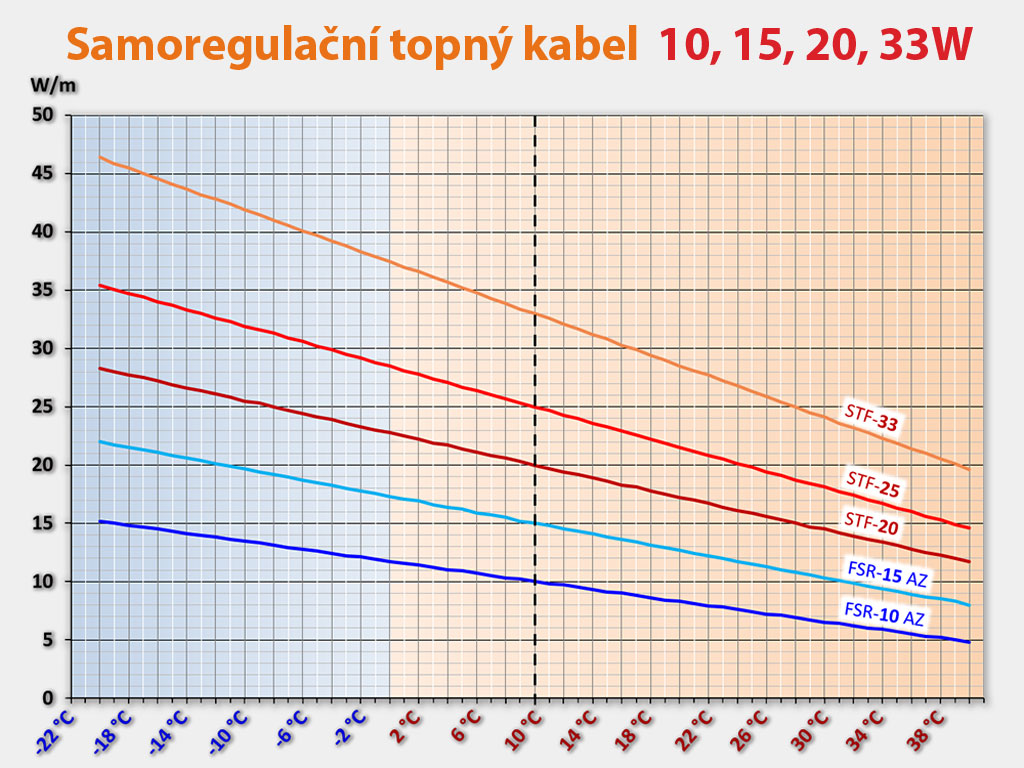

Zatímco odporový topný kabel topí v celé délce stejně a případné zablokování odvodu tepla v některé jeho části vede k místnímu přehřívání, konstrukce samoregulačních kabelů zajišťuje automatickou regulaci topného výkonu v závislosti na okolní teplotě a to v kterémkoliv místě jeho délky. S klesající okolní teplotou výkon samoregulačních topných kabelů automaticky roste.
Samoregulační topné kabely je možné dělit na libovolné délky (je pouze omezena maximální délka v závislosti na jištění). Ke kabelům je nutné použít příslušenství (KIT č.4 - sada pro svépomocné zakončení nebo položku Spojkování ELSR ve výrobě) pro ukončení kabelu - uzavření elektrického obvodu - a připojení připojovacího vodiče (tzv. studený konec - SK). Samoregulační topné kabely sice automaticky mění svůj výkon v závislosti na okolní teplotě, nikdy se ale úplně nevypínají. Proto i k samoregulačním kabelům je vhodná regulace.
Samoregulační kabely ELSR:
- čtyři výkonová provedení: 10, 15, 20 a 30 W/m
- na protimrazovou ochranu potrubí: 10, 15 W/m
- na protimrazovou ochranu okapů a střech: 20, 30 W/m (UV ochrana)
- technologický ohřev potrubí apod. (certifikace EEx II): 20, 30 W/m
- libovolná objednatelná délka, možno objednávat v násobcích 10 cm
- automatická regulace topného výkonu v závislosti na okolní teplotě v kterémkoliv místě délky
- s klesající okolní teplotou výkon samoregulačních topných kabelů automaticky roste
| Označení | Příkon W/m při 10°C | Teplotní odolnost (°C) | Montáž min. teplota (°C) | Montáž min. radius (mm) |
|---|---|---|---|---|
| ELSR-M .... protimrazová ochrana potrubí | ||||
| ELSR-M 10 BO | 10 | 65 | -30 | 25 |
| ELSR-M 15 BO | 15 | 65 | -30 | 25 |
| ELSR-N .... protimrazová ochrana okapů, střech, technologické ohřevy | ||||
| ELSR-M 20 BO | 20 | 80 | -10 | 25 |
| ELSR-M 30 BO | 30 | 80 | -10 | 25 |
